基本特點/參數

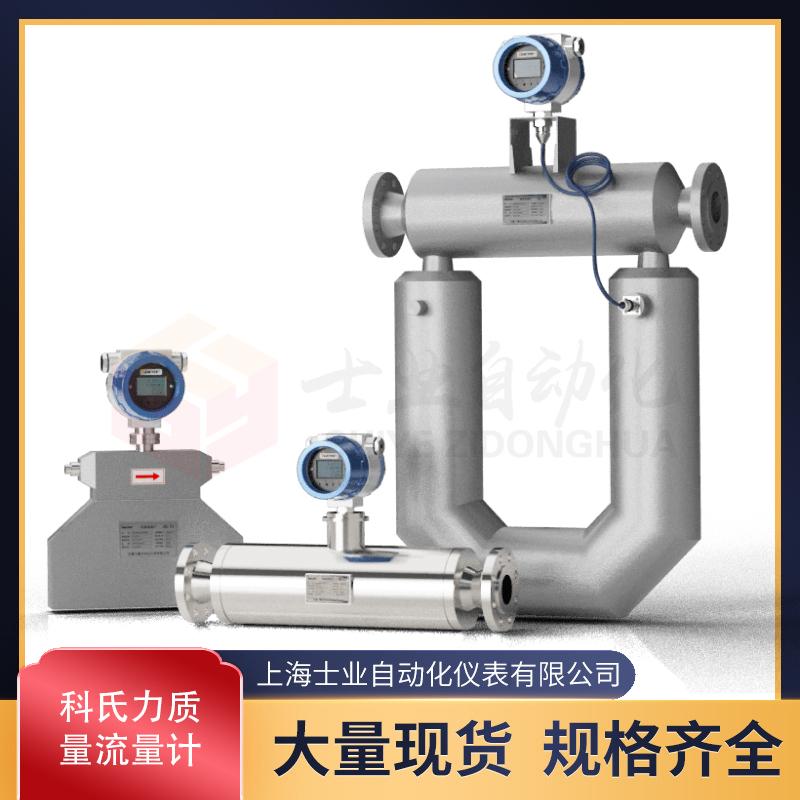

科氏力質量流量計是運用流體質量流量對振動管振蕩的調制作用即科里奧利力現象為原理，以質量流量測量為目的的質量流量計，一般由傳感器和變送器組成。質量流量計以科氏力為基礎，在傳感器內部有兩根平行的流量管，中部裝有驅動線圈，兩端裝有檢測線圈，變送器提供的激勵電壓加到驅動線圈上時，振動管作往復周期振動，工業過程的流體介質流經傳感器的振動管，就會在振管上產生科里奧利力效應，使兩根振管扭轉振動，安裝在振管兩端的···
可顯示：質量流量，體積流量，質量總量，體積總量，流體密度度，流體溫度
可直接測量質量流量，與被測介質溫度、壓力、密度、黏度變化無關。而其他各種質量流量計多采用間接測量方法，即先測得體積流量，再進行溫度、壓力、密度補償后求出質量流量。
內部無可動部件，可靠性高；安裝簡單，無需前后直管段。
測量精確度高，可達±0.1％～±0.2％R；量程比寬，最高可達1:100。
可選分體型或一體型，液晶顯示，防爆型，保溫夾套型，可同時輸出模擬信號，頻率信號，RS485通訊接口，Hart協議。
適用于各種液體，如腐蝕性液體、臟污介質、懸浮液、兩相液體(液體中含氣體量<10％體積)等。
可以選擇定量控制功能，批量控制流量，繼電器輸出控制電磁閥、泵等，適合液體加料、灌裝、配料等場合。
高精度CMF系列科氏力質量流量計主要用來測量介質的瞬時質量流量和累積質量流量，瞬時體積流量和累積體積流量，密度和溫度。它主要適用于以下幾個行業：
石油行業，如柴油、汽油、重油等油料計量，原油產量計量、含水率、單井產量計量；原油裝車卸車計量等；
化工行業，如甲苯、二甲苯、丁酮、環己酮、正丁醇、異丁醇、二氯甲烷、三氯甲烷、乙二烯、液氨、氟利昂制冷劑R22/R134a/R404A/R407C等、瀝青、液體硫磺、已內酰胺、硫酸錳溶液等保溫夾套介質的計量，保溫夾套科氏力質量流量計；
電力行業，如重油、柴油等燃料油計量，石灰石-石膏濕法脫硫漿液密度計濃度計；
食品、制藥行業，如巧克力漿、牛奶、果汁、液態藥液、原料藥的計量（卡箍連接衛生型科氏力質量流量計）；
能源行業，如液化氣、天然氣、高壓氣體的計量；
其它行業，如太陽能硅晶片多線切割機砂漿測量、造紙行業的紙漿計量，電廠脫硫漿液密度計，精細化工原料配比，瀝青計量等。
流量測量精度：±0.1-0.2%
重 復 性：±0.05-0.1%
密度測量范圉：0< ρ < 5g/ cm3
密度測量精度：±0.002g/cm3
溫度測量范圍：-200-350℃
溫度測量精度：±1℃
被測介質溫度：-50℃ - 200℃
適用環境溫度：-40℃ -80℃
材 質：接液部分316L 外殼304
工 作 壓 力：常規4MPa ，高壓可特殊訂制
輸 出 信 號：4-20mA直流電流信號、0-10KHz頻率脈沖信號、脈沖當量信號、RS485通訊信號
防爆 型 等級：CT6
防 護：IP67
安裝與使用
一臺質量流量計的計量系統包括一臺傳感器和一臺用于信號處理的變送器。Rosemount質量流量計依據牛頓第二定律：力=質量×加速度（F=ma），當質量為m的質點以速度V在對P軸作角速度ω旋轉的管道內移動時，質點受兩個分量的加速度及其力：
（1）法向加速度，即向心加速度αr，其量值等于2ωr，朝向P軸；
（2）切向角速度αt，即科里奧利加速度，其值等于2ωV，方向與αr垂直。由于復合運動，在質點的αt方向上作用著科里奧利力Fc=2ωVm，管道對質點作用著一個反向力-Fc=-2ωVm。
當密度為ρ的流體在旋轉管道中以恒定速度V流動時，任何一段長度Δx的管道將受到一個切向科里奧利力ΔFc： ΔFc=2ωVρAΔx （1）
式中，A—管道的流通截面積。
由于存在關系式：mq=ρVA
所以：ΔFc =2ωqmΔx （2）
因此，直接或間接測量在旋轉管中流 動流體的科里奧利力就可以測得質量流量。
