壓力表液壓式壓力實驗機的常見故障及其排除
目前!我國的經濟在快速的發展!社會在不斷的進步, 壓力表液壓式壓力試驗機使用簡單!成本低!使用非常廣泛!論文 分析了壓力表液壓式壓力試驗機的常見故障，提出其排除措施， 相關觀點的提出為業內研究人士作參考之用。
壓力表液壓式壓力試驗機!以下稱試驗機"結構簡單，使用可 靠，維修方便。但精度稍低，示值相對誤差為《士 2%n。盡管如此， 這類試驗機仍受到用戶的歡迎，并廣泛用于建筑工程和大專院 校、科研等單位試驗室對混凝土、石材等建筑材料的抗壓強度試 驗?，F(xiàn)以雙表式試驗機為例，簡述其使用中常見的故障、原因和處 理方法。
1.試驗載荷故障機排除措施

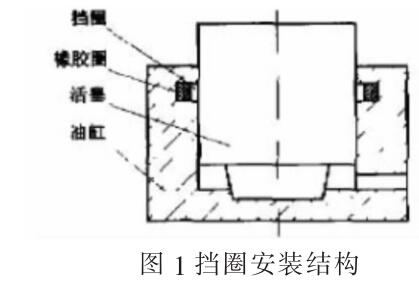

1)擋圈尺寸精度不足擋圈的內徑小、厚度薄，厚度控制在 0.8mm左右!但在測量?jī)?nèi)徑或人為操作時，擋圈受力不均勻會發生 形變!導致整體的平整度不足!受到損傷!造成厚度不均、安裝后 密封性差。2)擋圈材料強度不足如圖1所示!擋圈常用兩種材料 配合使用!內圈為塑料材質，外圈為橡膠材質!擋圈的強度會受到 高強壓力的破壞導致結構失穩!發生泄漏情況。3)排除措施擋圈 的損壞主要集中在機械損傷方面!因此在更換擋圈時!其一是要 加強擋圈的材質!提高其強度!并要經過破壞性試驗驗證其實際 性能；其二是對擋圈的內徑和厚度尺寸進行優化!適當調整其與 油缸之間的間隙，并加強結構間的精度和光整度，減少其對密封 性的破壞。
2.試驗機示值超差的原因
c ... J 及其排除
ar | b 壓力表對示值誤差的影響
虹 1 彈簧管式精密壓力表!以下稱壓
力表"原本是用來指示液壓系統 的壓力值,而用在試驗機上則直 接將壓力換算成了刻度盤上的 圖1擋圈安裝結構 力值。由于彈簧管的截面形狀、 尺寸及其傳動機構的尺寸和相互位置等偏差都會影響彈簧管端 的位移和傳動比,進而影響示值誤差。
示值滿量程出現正誤差且逐漸增大根據彈簧管和傳動機構 的特性，特別是傳動機構中曲柄和連桿的長度尺寸以及兩者之間 的原始位置對壓力表的輸出線性影響很大。當油缸下腔的油液壓 力增大時,即試驗載荷增大,示值正誤差成比例地增大。隨著壓力 的升高,正誤差逐漸增大且超差。表現為前半段正的誤差值較小， 而后半段的正誤差很大,導致滿量程的正誤差。這是壓力表經常出 現的一種“前慢后快”現象。示值出現滿量程的正誤差且越來越大 直至超差的主要原因是因?yàn)閭鲃?dòng)機構中的曲柄和連桿的尺寸較 短,兩者之間的原始夾角較大,使傳動比發生改變?cè)斐傻摹Ｅ懦?方法是打開壓力表表殼,用取針器卸下指針、刻度盤等,調整曲柄 !扇形齒輪尾端"和連桿的長度,使之分別相應延長,適當減小兩者 之間的原始夾角。
示值滿量程出現負誤差且逐漸增大與上述現象相反,當壓 力表示值出現滿量程的負誤差且誤差越來越大。即隨著試驗載荷 的增大,示值成比例地出現負誤差并隨著油液壓力的升高,負誤差 逐漸增大至超差。這是與上述“前慢后快”相反的一種“前快后慢” 現象。亦即前半段負誤差值較小,而后半段負誤差值較大或負超差 更大。
示值出現“前正后負”或“前負后正”當壓力表示值隨著油液 壓力的升高,即試驗載荷增大而出現“前正后負”,也就是通常所說 的“前軟后硬”現象。當油缸下腔的油液壓力升高時,示值前半段出 現正誤差且隨著壓力的增大,正誤差值逐漸減小,直至降到零后又 隨著壓力的繼續升高!試驗載荷增大)而出現負誤差到負超差。特 別是在小載荷下的正誤差往往引起正超差。壓力表示值出現這種 “前正后負”現象的主要原因是當曲柄與連桿的長度尺寸都不改 變時,兩者之間的原始夾角較小造成的。處理的方法同上。取下指 針和刻度盤等,將機芯固定螺釘松開,逆時針?lè)较蜣D(zhuǎn)動機芯,使曲柄 和連桿之間的原始夾角適當增大。與上述現象相反,“前負后正”現 象產生的主要原因是由于曲柄與連桿的長度尺寸都不變時，兩者 之間的原始夾角較大造成的。排除的方法與上述相反,順時針?lè)较?轉動機芯,使曲柄與連桿之間的原始夾角適當減小。
示值誤差相同當隨著試驗載荷的增大,示值在各點出現的 誤差相同且超差時,是指針零位不對。這時可取下指針重新安裝固 定。如果誤差相同又較小(超差)時,也可適當轉動刻度盤,使指針與 標準測力計同步指示或控制在允許的誤差范圍內。
示值局部超差當試驗載荷增大時,示值只在一點或幾點超 差，可能是由于機芯中扇形齒輪與指針齒輪之間的嚙合處有雜質 或毛刺等使示值出現正超差。如果由于互相嚙合的牙齒表面磨損 則會出現負超差。檢查齒輪嚙合情況,如系雜質或毛剌可清除;如 果齒輪牙齒表面磨損嚴重,只能更換。另外,需要強調的是,上述無 論曲柄和連桿的長度調整還是機芯的位置移動，都不宜動作幅度 太大,甚至最好是在固定螺釘不完全松動的情況下,稍微變位。否 則,調整起來比較困難。還有上述曲柄與連桿的長度以及機芯等調 整都不是單獨作用的,而是互相影響的結果。因此,調整時應綜合 考慮。
30-200kN壓力表沖壞故障及排除
在壓力試驗中！針對不同的壓力范圍！設置了兩種量程！有0- 200KN和0-1000KN兩種，可以通關開關的切換交替使用，但如果 在小量程情況施加了很大的載荷！則很容易導致小量程壓力表失 靈的情況出現。引起的原因主要有三類：其一 ！球閥關閉不嚴！量 程切換裝置的球閥比較簡單！但由于工作當中受到撞擊！密封性 受到影響！閥口關閉不嚴！高壓力會由縫隙滲透進去！導致小量程 承受高壓力；其二 ！蝶片變形時卡滯失效！蝶片在受液壓力的作用 沿導桿滑動！導向桿在蝶片的傳動下動作！但由于蝶片數量多！當 其變形后會出現卡死的現象，高壓力作用下沖壞小量程儀表；其 三，蝶形彈簧調整不當，為了較少蝶片數量，會相應的增加蝶片的 直徑！但作用在球閥上的彈力過大時！內部提供的液壓力不能完 全關閉球閥！導致密封性不好！高壓力油進人小量程的測量裝置， 導致0!200kN壓力表?yè)p壞。排除方法:將彈簧線位移的指示方式 更換成角位移方式!將曲柄和連桿之間的夾角控制在90度！并將 指針之于表盤的中間位置；蝶形彈簧的彈力控制可以加裝鎖緊裝 置，例如改球閥為錐閥、使用調整螺母控制松動情況、使用鉛封、 適當增加蝶片的直徑減少蝶片變形等措施。
3.結語
壓力表的液壓式壓力試驗機常用于材料的抗壓性能檢測，有 簡單、實用、成本低廉、易維護等優點，給日常的檢測試驗工作帶 來了極大的方便，但由于其故障存在的因素較多，精度難以得到 很好的保證，因而綜合分析其故障存在的各種原因，并針對性的 提出解決方案，具有非?，F(xiàn)實的意義。
