防止壓力表事故性泄漏的反向密封裝置
發布時間：2018-08-11 13:07:45
瀏覽：次
|
|
| 各種檢測儀表經常需要與有毒、易燃易爆氣體 和液體長期接觸，泄漏事故時有發生，危及了安全 生產的進行。為此，我廠研制生產的VC—F型反向 密封裝置能夠使(義表在壓力作用下一旦出現泄漏時（哪怕是極微量的泄漏， 即壓差大于0.0004MPa)，該裝置即可在1秒鐘之內 迅速切斷壓力源，避免泄漏事故的發生。 |

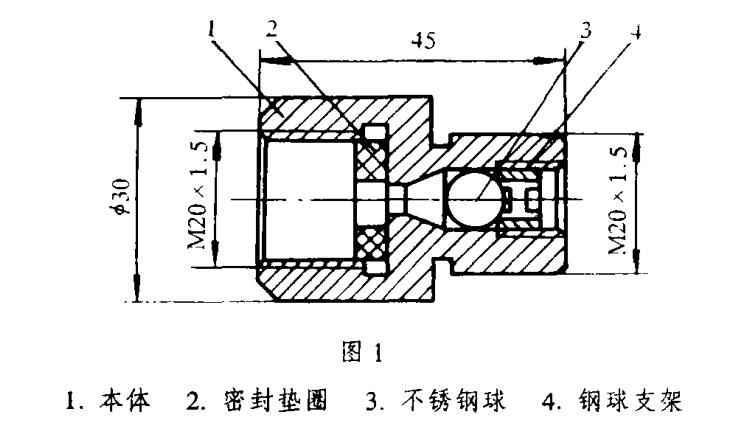

此裝置主體材料為lCrl8Ni9Ti,結構如圖1。
此裝置安裝在被保護件（例如壓力表）與壓力 源之間，裝置的一端用螺紋（M20 x 1. 5)與被保護件 進行聯接，另一端與壓力源聯接。正常情況下，當被 保護件無泄漏時，鋼球3上下兩端的壓力相等，鋼 球依靠自重穩定在鋼球支架4上，壓力介質則順利 的流經鋼球與本體1的縫隙進入被保護件。當被保 護件發生泄漏時，鋼球上下兩端產生壓差，鋼球迅 速上浮，嚴密封閉密封口，從而，切斷壓力源，使維 修人員得以有充分的時間關閉閥門，更換已經損壞 的被保護件。此裝置適用于氣體、蒸汽和各種低粘 度液體介質的泄漏保護。本裝置應垂直安裝于壓力 源與被保護儀表（或裝置）之間，兩端接口內車制有 M20X1.5的螺紋,供與被聯接件聯接。垂直安裝時 的傾斜角不得大于6度。
